一、 概  述（LYJZ-2000B電力每日要聞“發動機轉子交流阻抗測試儀"設計精巧，結構簡單）

轉子交流阻抗測試儀是判斷發電機轉子繞組有無匝間短路的專用儀器，可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、轉速、相位角等參數。本儀器具有以下功能與特點：

◆ 測量各種同步發電機、異步電動機繞組在動、靜態下的轉子交流阻抗及特性曲線。

◆ 旋轉鼠標，操作更方便。

◆ 可選擇快速的自動測量和任意的手動選擇測量兩種方式。

◆ 大屏幕中文菜單界面，實時顯示測試數據和曲線。

◆ 存儲數據、自帶微型打印機，實時快速打印測試數據和特性曲線。

◆ 根據試驗參數自動調整保護動作值，確保設備。

◆ 可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。

二、 性能指標（LYJZ-2000B電力每日要聞“發動機轉子交流阻抗測試儀"設計精巧，結構簡單）

1、交流阻抗：0～999.9Ω     0.5級

2、交流電壓：0～600V        0.5級

3、交流電流：0～120A        0.5級

4、有功功率：0～72KW             1.0級

5、轉速測量：10～10000rpm     0.2級

6、頻    率：45～75Hz             0.2級

7、工作電源：AC 220V±10％ 50Hz

8、體    積：415×225×200mm

9、重    量：5kg

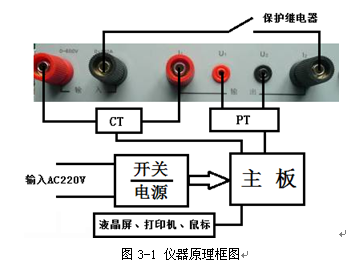

三、 儀器原理（LYJZ-2000B電力每日要聞“發動機轉子交流阻抗測試儀"設計精巧，結構簡單）

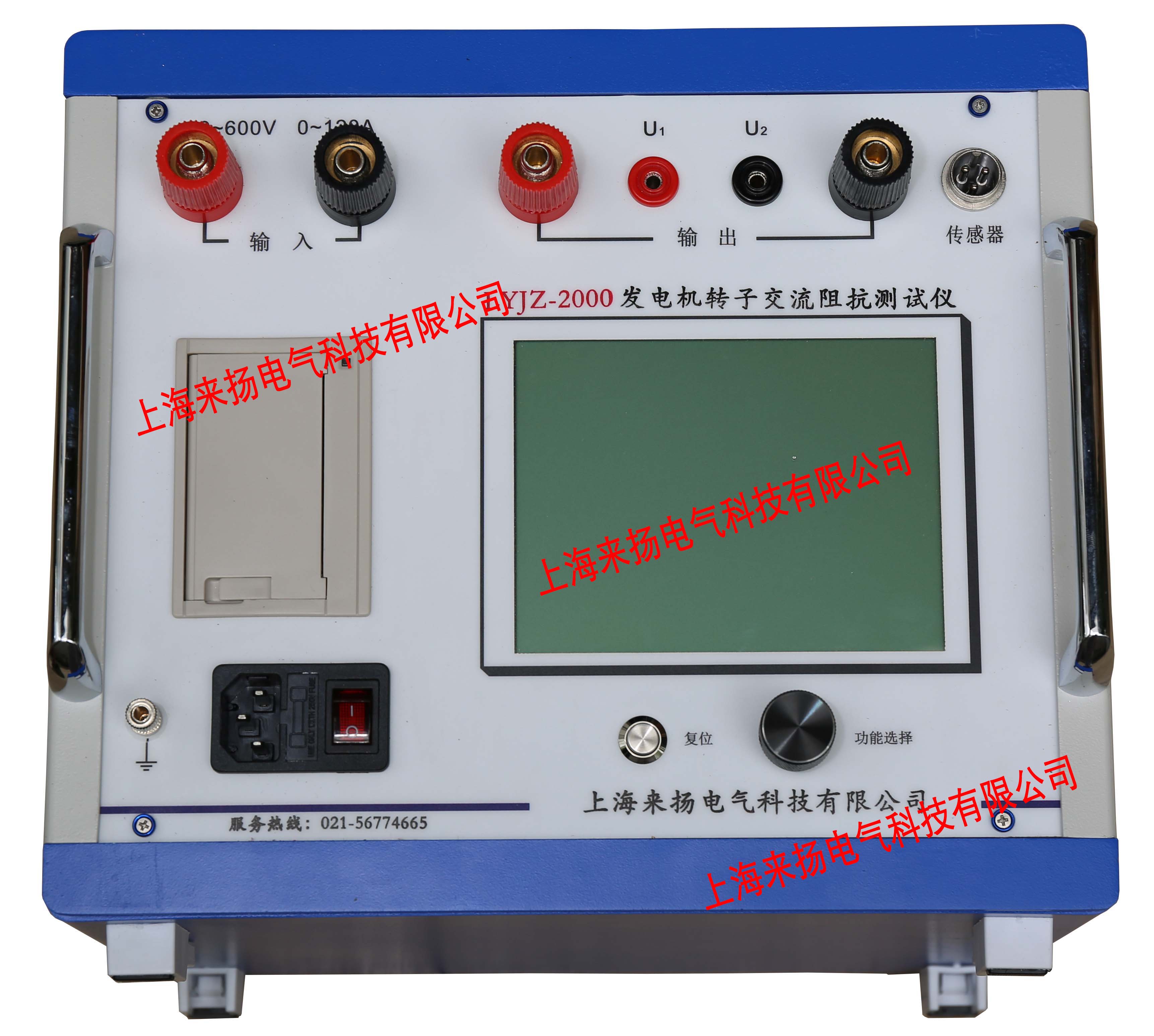

四、 面板介紹（LYJZ-2000B電力每日要聞“發動機轉子交流阻抗測試儀"設計精巧，結構簡單）

五、 試驗接線圖（LYJZ-2000B電力每日要聞“發動機轉子交流阻抗測試儀"設計精巧，結構簡單）

六、操作說明

首先將調壓器旋至零位，按照圖5-1所示接線，檢查接線無誤后，接通工作電源開關，屏幕顯示主畫面。

6.1參數設置

進入設置欄目，在圖6-2 設置菜單中，設置范圍或內容如下：

較高電壓―其設定值為默認的過壓保護動作值；試驗中要測試的電壓的較大值必須小于該值，范圍為0～600V。

較大電流―其設定值為默認的過流保護動作值；試驗中要測試的電流的較大值必須小于該值，范圍為0～120A。

較高轉速―指試驗中要測試的轉速的較大值，范圍為10～10000rpm。

電壓步長―在進行電壓數據自動采集時，每采樣點之間的電壓間隔大小。

電壓步長的取值范圍為5～50V，調整間隔為5V。

轉速步長--在進行數據自動采集時，每采樣點之間的電壓間隔大小。

轉速步長的取值范圍為10～500rpm，調整間隔為10rpm。

錄入方式—選電壓步長或轉速步長屬于自動按步長值記錄、

選自選電壓或自選轉速屬于手動人工確定記錄；

注意：每次測試儀器較多能采樣50個點，當較大電壓與電壓步長之比大于50時，儀器將判斷參數設置無效。

6.2 開始測量

6.2.1轉速步長方式

以額定轉速3000rpm，轉速步長300rpm，錄入方向選雙向為例，說明操作過程，整個測量過程如下圖所示。

當電壓超過10V、轉速為0rpm時，自動記錄0rpm是的數據，當轉速上升，按轉速步長記錄數據。

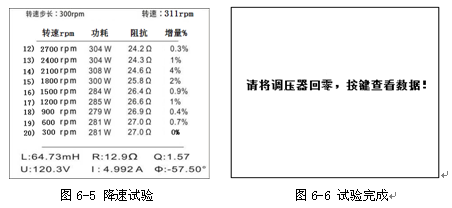

當升到額定轉速（3000rpm）后，開始降速，儀器自動按300rpm的步長記錄數據，如圖6-5。

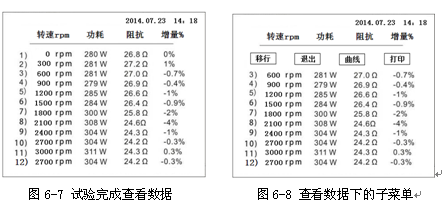

當轉速降到低于300rpm時，屏幕出現圖6-6界面，表示試驗完成。在圖6-6下任意操作鼠標，出現圖6-7界面。

在6-7界面下，旋轉鼠標，出現圖6-8界面，子菜單含義如下：

移行：由于屏幕較多只能顯示12行，如要查看12行后的數據，必須選移行，右轉后選移行，行數增加；左轉后選移行，行數減小。

退出：選中后出現圖6-9界面。

曲線：選中后出現圖6-10界面。

打印：打印屏幕顯示內容。

在圖6-9界面下，選中

退出：回到6-7界面。

減1和加1：通過加和減將數據存入想要存的組里。

確認：將數據存入選好的組里。

注意事項：

在自動記錄模式下，旋轉鼠標，出現子菜單，選錄入后，手動模式將優先。

6.2.2電壓步長方式

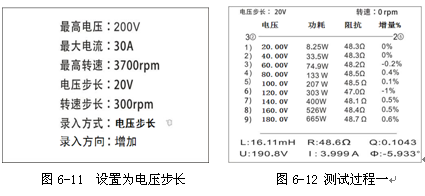

以圖6-11電壓步長20V，錄入方向選上升為例，說明操作過程：

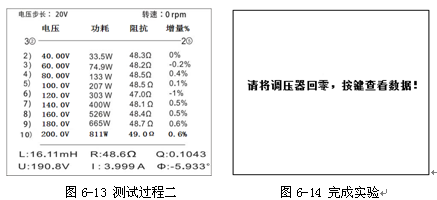

在轉子靜止的條件下，使轉子承受的電壓從0V，逐漸加壓,到電壓為200V時，儀器自動記錄相關電壓點的數據。整個測量過程如下圖所示。

6.2.3自選電壓方式

在設置菜單中，將錄入方式設為自選電壓，如圖6-15：

進入測量畫面，如圖6-16：

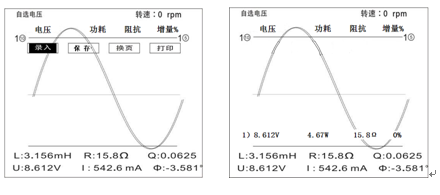

圖6-17  測量界面下的子菜單           圖6-18   手動錄入數據

圖6-17下四個子菜單用途如下：

錄入：將實時值記錄下來。

保存：選中后出現6-9保存界面。

換頁：由于儀器記錄的數據有轉速、功耗、阻抗、增量、電壓、電流、相位差、電抗、串聯電阻，而液晶屏只能顯示其中的任意4列，如要看其余數據，選中換頁即可。

打?。捍蛴∑聊伙@示內容。

自選轉速方式同自選電壓方式，這里不再贅述。

6.3 查詢數據

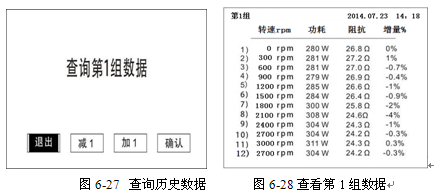

在開機畫面下選中查詢，出現圖6-27畫面：

退出，選中后將退至開機畫面；

減1，如果只存了4組數據，此時選中減1，將顯示“查詢第4組記錄"；

加1，選中后將顯示“查詢第2組記錄"

確認，選中后進入記錄數據。

在圖6-27中選確認，進入第1組查看數據，屏幕左上角有組別顯示，如圖6-28，在圖6-28下旋轉鼠標，出現圖6-29界面。

移行：由于屏幕最多只能顯示12行，如要查看12行后的數據，必須選移行，右轉后選移行，行數增加；左轉后選移行，行數減小。

退出：選中后退至開機界面。

曲線：選中后出現圖6-29界面。

打?。捍蛴∑聊伙@示內容。

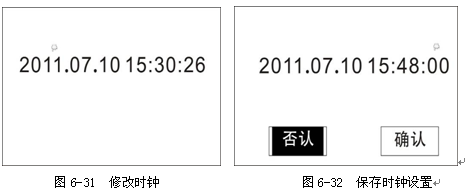

6.4  修改時鐘

儀器內部含有時鐘電路，供試驗時記錄時間。

手形光標選中后，右轉增加，左轉減小，調好后垂直按下鼠標，表示確定年份；手形光標將自動指向月份，通過左旋或右旋鼠標調整月份，以此類推，當把秒調整好后，垂直按下鼠標，將出現圖的畫面，選中確認保存。
